TEK YÜZ İSTİNAT PERDE DUVAR KALIP SİSTEMİ


Tek Yüz İstinat Perde Duvar Kalıp Sistemi

Standart çift taraflı perde kalıplarında beton basıncını karşılıklı iki kalıbı birbirine bağlayan ankraj milleri karşılar, fakat aşağıda maddeler halinde belirtilen bazı durumlarda ankraj mili kullanmak mümkün değildir.



Kalın perdelerin alın kalıplarında

Çok kalın döşemelerin alın kalıplarında

Yer problemi nedeni ile tek tarafına kalıp konabilen  perdelerde

Ankraj mili kullanılamayacak kadar kalın perdelerde
Barajlarda
İzolasyonlu perdelerde

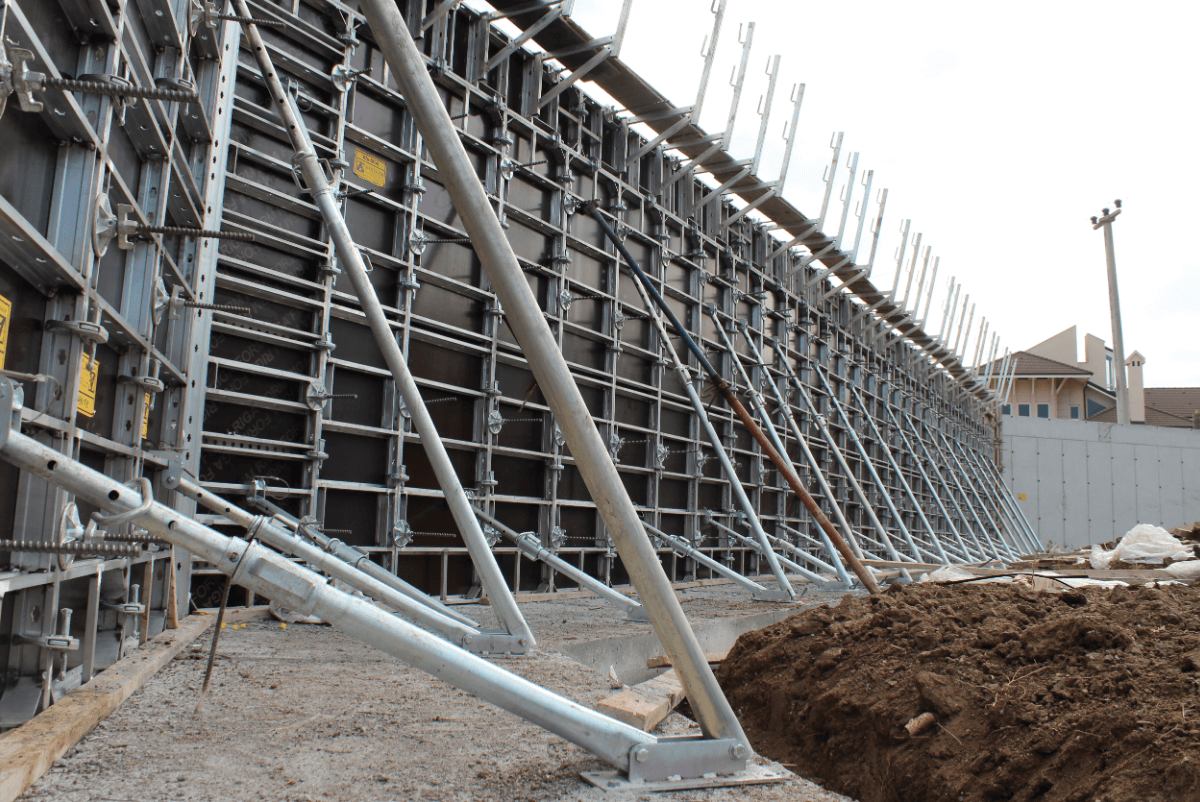

Bu tür uygulamalarda perde kalıbının arkasına monte edilen tek taraflı destekleme ekipmanı ( tek yönlü payanda ) kalıba gelen beton basıncını karşılayarak yükü daha evvelden zemin betonu içerisine bırakılan kalıcı ankrajlara iletmektedir.
